Alaplapok és Házak: A Moduláris Hidraulika Professzionális Építőkövei

Miért Használjunk Alaplapot és Szelepházat?

A modern hidraulikus rendszerek kulcsa a kompaktság, a megbízhatóság és a könnyű karbantarthatóság. Míg régebben a hidraulikus szelepeket csövek és tömlők sűrű hálózatával kötötték össze, ez a módszer bonyolult, helyigényes és rengeteg potenciális szivárgási pontot rejtett magában. Az "Alaplapok és Házak" kategória a professzionális hidraulika építés alapvető komponenseit kínálja: azokat a szelepházakat, alaplapokat, sorblokkokat és közlapokat, amelyek lehetővé teszik egy tiszta, rendezett és szivárgásmentes vezérlőtömb felépítését. A Hidraulika Szaküzlet kínálatában mind a CETOP (szabványos) szelepek, mind a becsavarható (cartridge) szelepek beépítéséhez megtalálja a megfelelő megoldást.

CETOP (NG) Rendszerek: Szabványos és Csereszabatos Megoldások

A legelterjedtebb ipari vezérlési mód a szabványosított CETOP (vagy más néven NG, azaz NennGröße) szelepek használata. Ezek a szelepek (pl. útváltók) egységes furatképpel rendelkeznek, ami biztosítja a gyártók közötti csereszabatosságot és a moduláris bővíthetőséget.

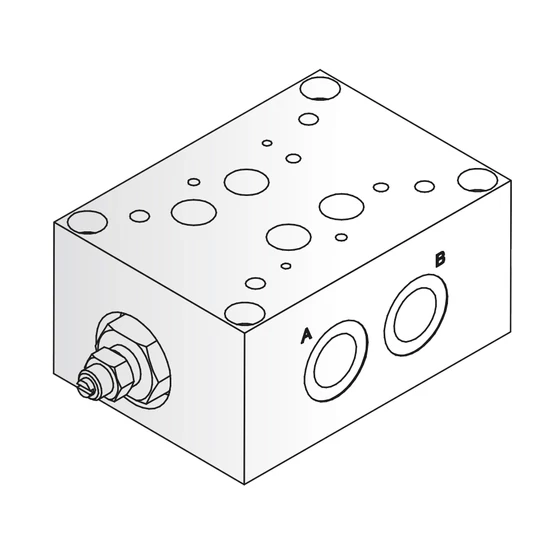

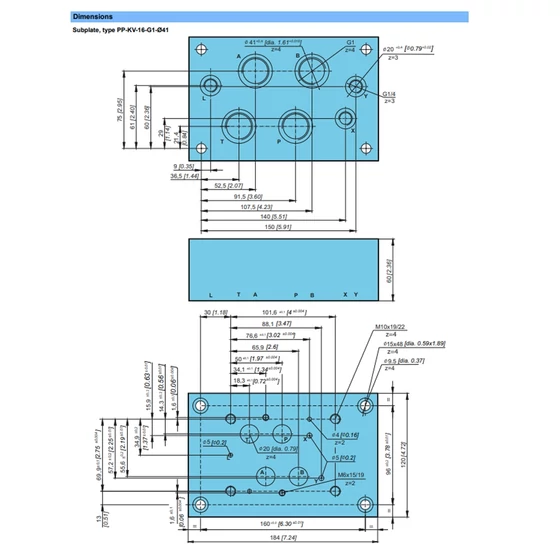

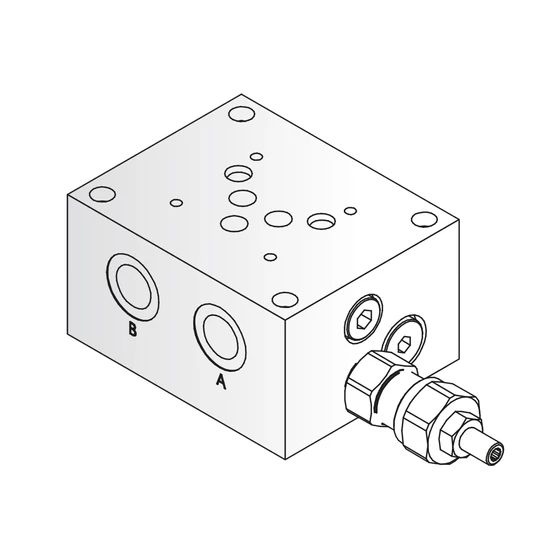

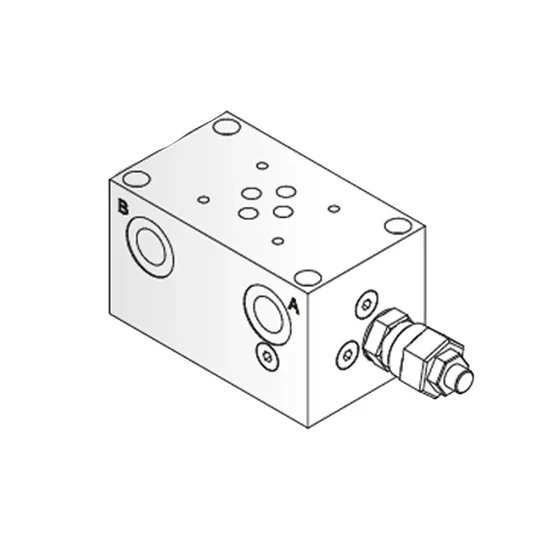

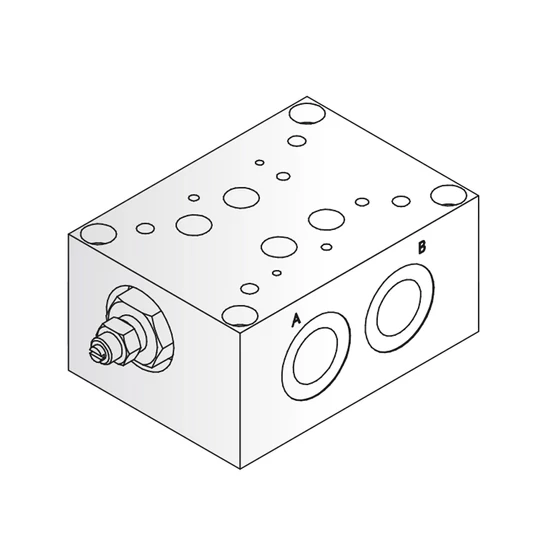

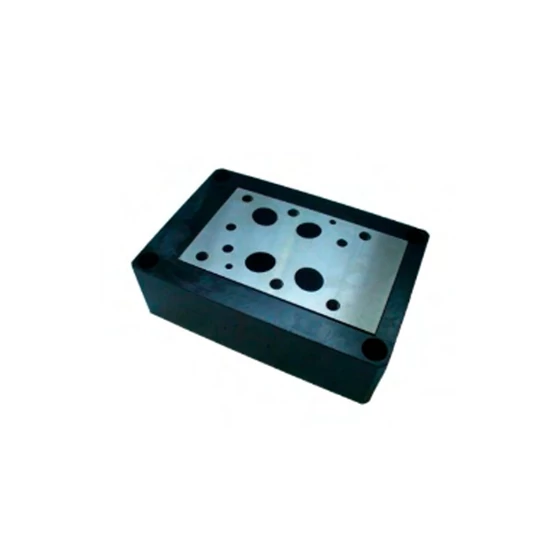

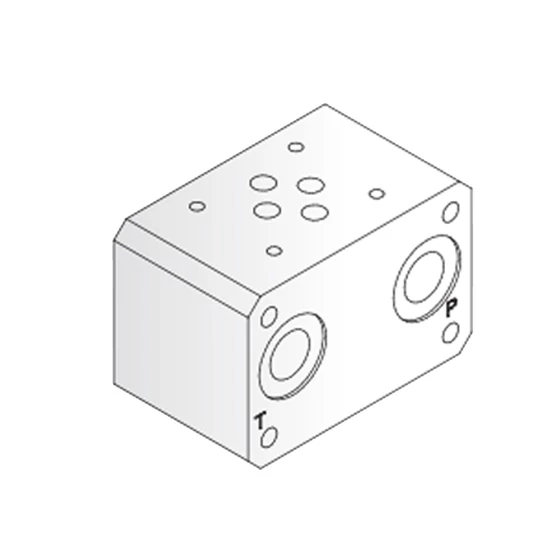

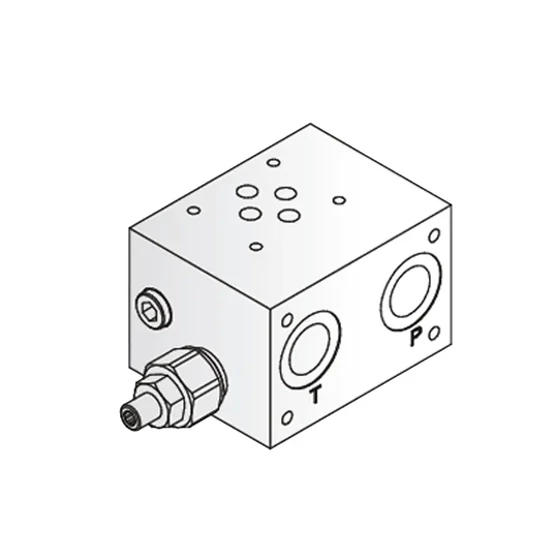

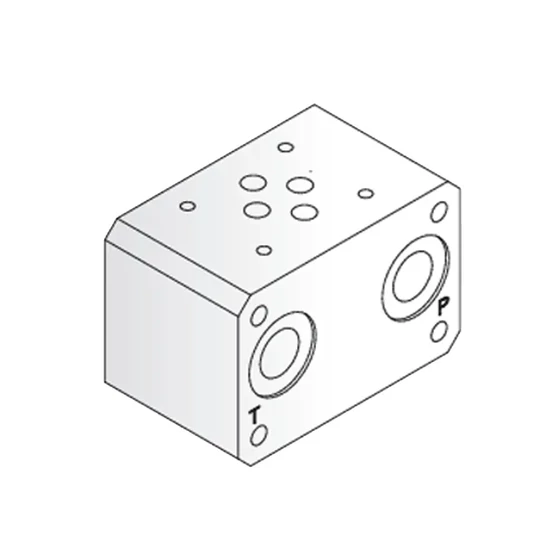

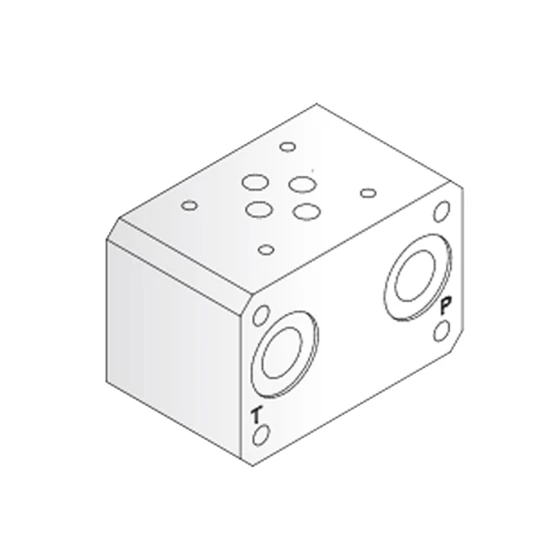

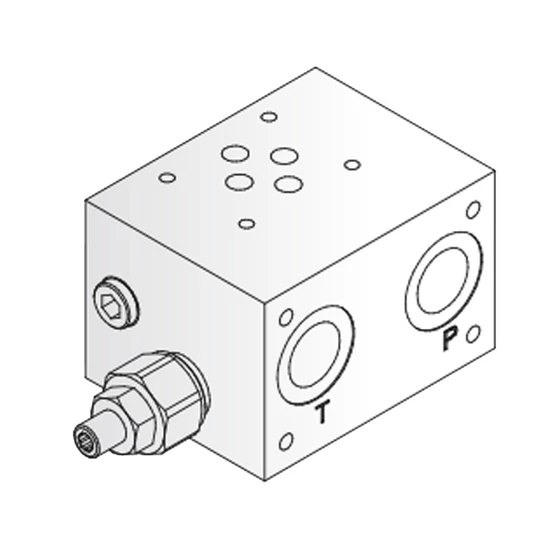

• Alaplapok (NG06, NG10, NG16, NG25): Egyetlen CETOP szelep felszerelésére szolgálnak. Az alaplap alján vagy oldalán lévő portokhoz csatlakoznak a hidraulika csövek, míg a tetejére kerül a szelep.

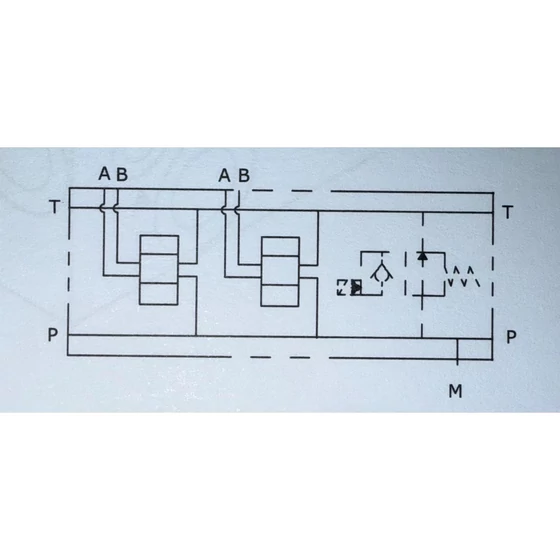

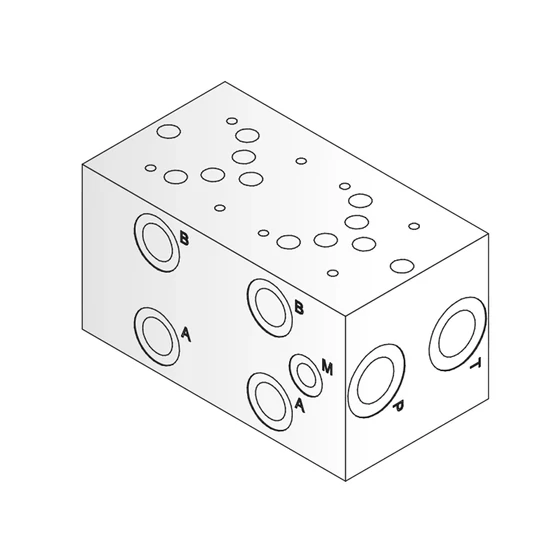

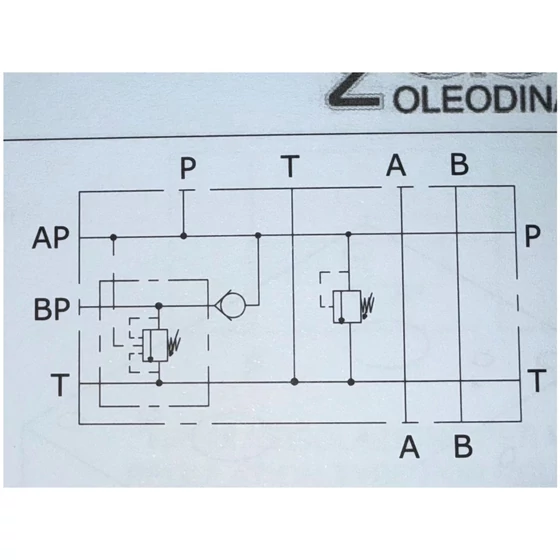

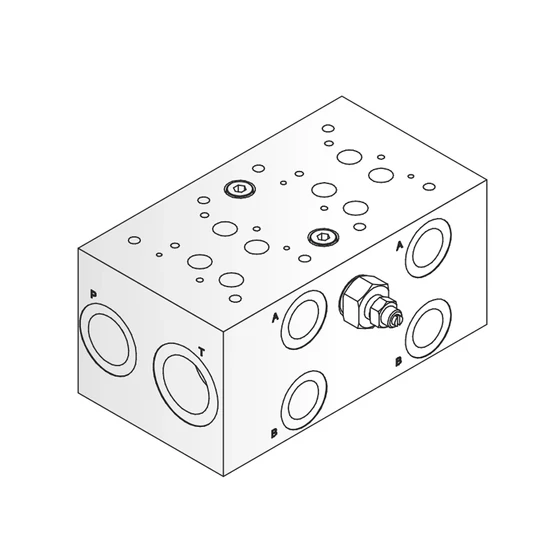

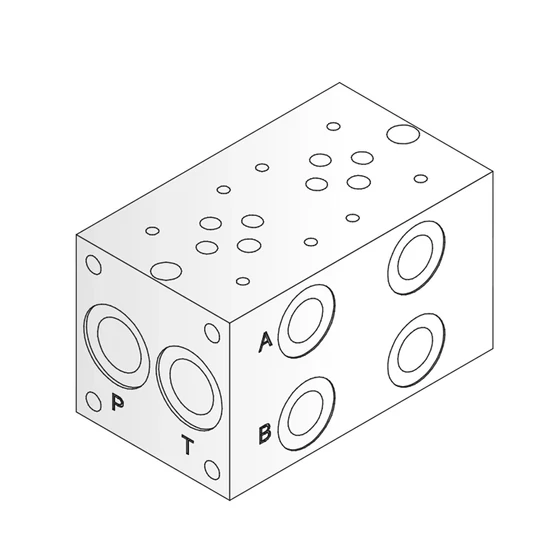

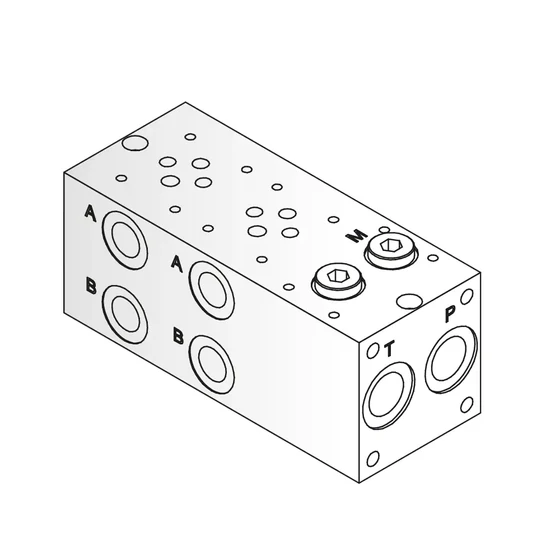

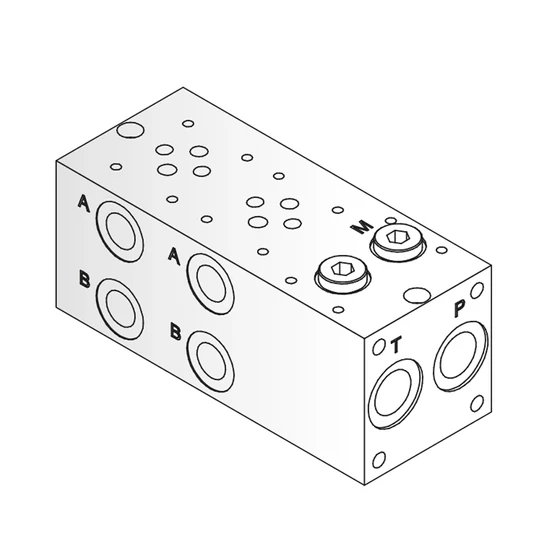

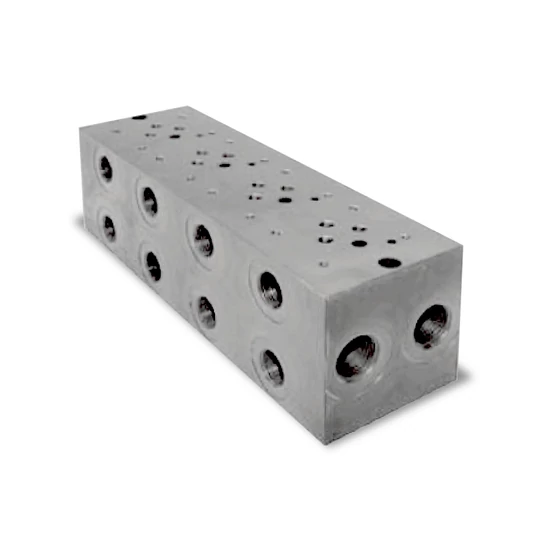

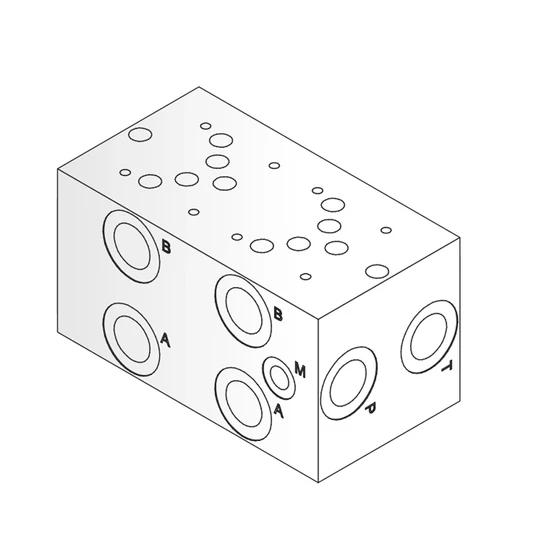

• Sorblokkok: Lehetővé teszik több (pl. 2, 3, 4 vagy akár 8) CETOP szelep rendezett, egymás melletti felszerelését. Hatalmas előnyük, hogy egy közös nyomóági (P) és egy közös tartály (T) csatornával rendelkeznek, drasztikusan csökkentve a szükséges csövezést és szerelvényeket. Kínálatunkban fűzhető (tetszőlegesen bővíthető) és határolós (beépített nyomáshatároló szeleppel ellátott) sorblokkok is megtalálhatók.

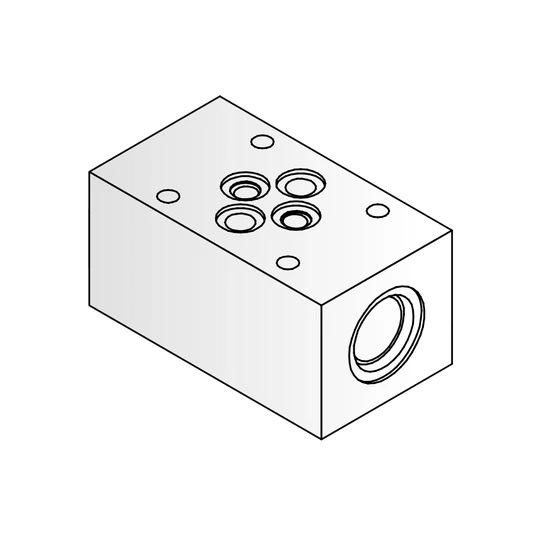

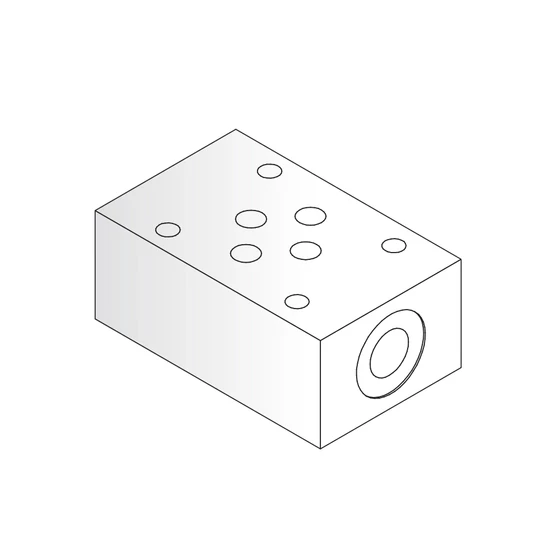

• Közlapok (Szendvics szelepek): Ezeket az elemeket az alaplap és az útváltó szelep közé lehet "szendvicsként" beépíteni. Lehetővé teszik, hogy az adott körhöz egyszerűen adjunk hozzá plusz funkciókat, mint például fojtás, nyomáshatárolás vagy kettős vezérelt visszacsapó szelep.

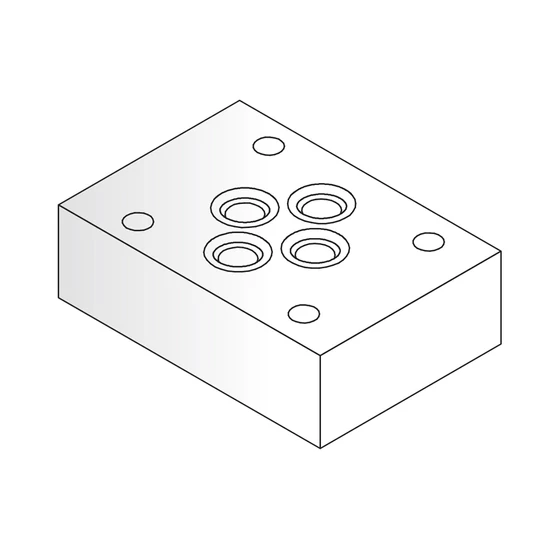

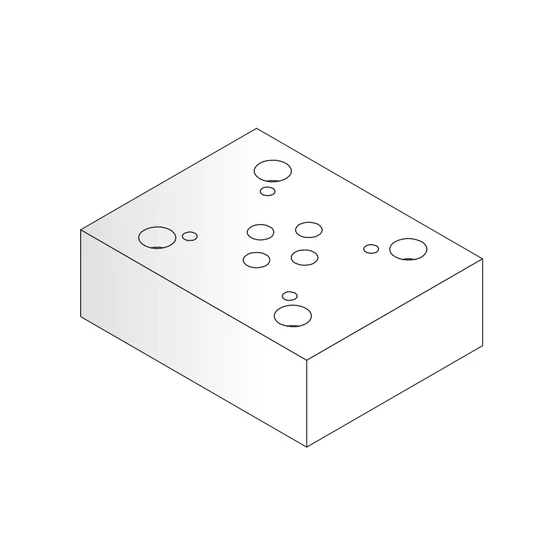

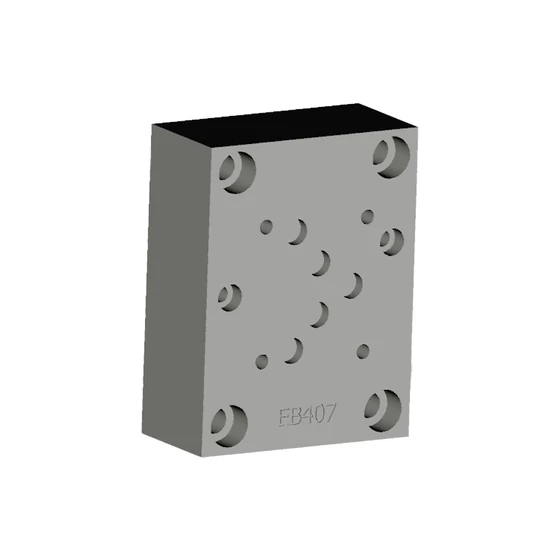

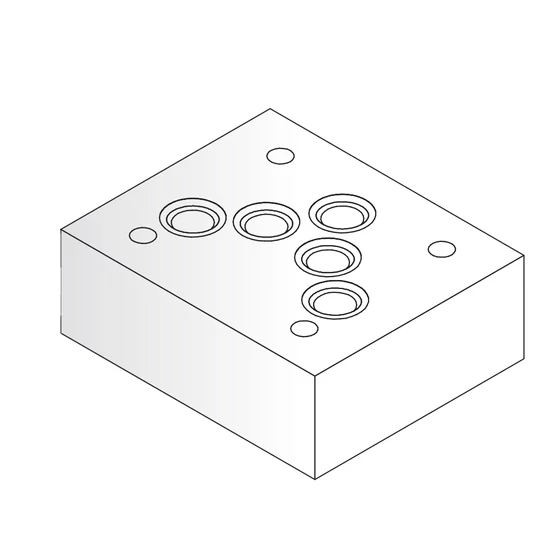

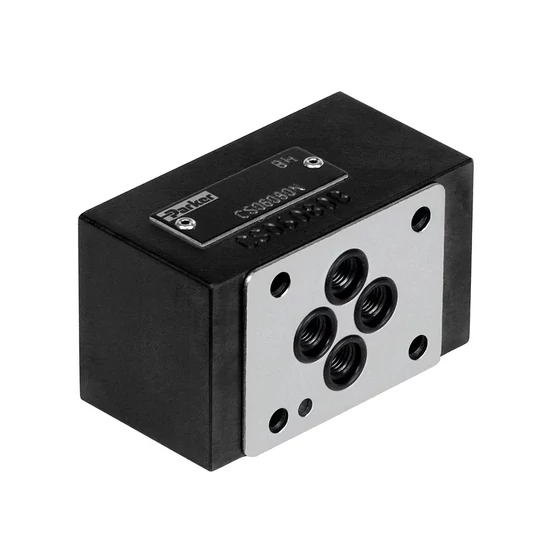

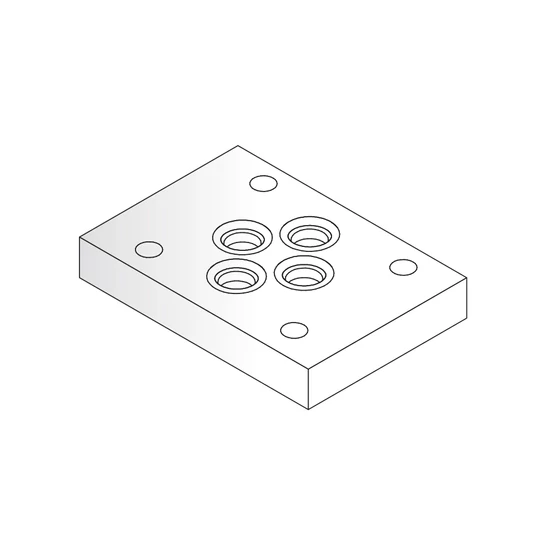

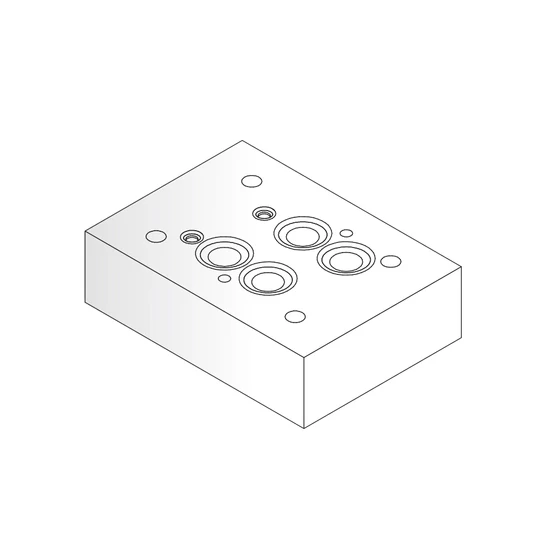

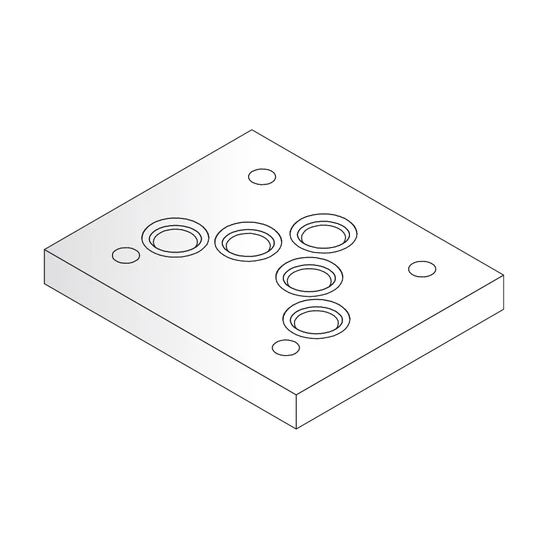

• Zárólapok és Váltólapok: A zárólap egy üres állomás lefedésére szolgál a sorblokkban, míg a váltólap átjárást biztosít két különböző méretű (pl. NG06 és NG10) rendszer között.

Fedezze fel ipari szabványú megoldásainkat, és böngésszen alaplapjaink és házaink között!

Cartridge Szelepházak: A Kompakt és Egyedi Megoldások

A hidraulika építés másik modern iránya a becsavarható, ún. "cartridge" szelepek alkalmazása. Ezek a szelepek (pl. ülékes modulelemek, nyomásszelepek) nem egy lapra, hanem egy speciális, menetes furatba (SAE, M20, M22 stb.) csavarhatók be.

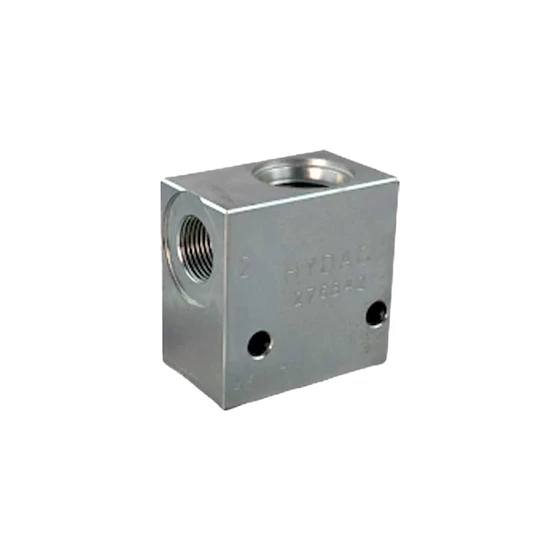

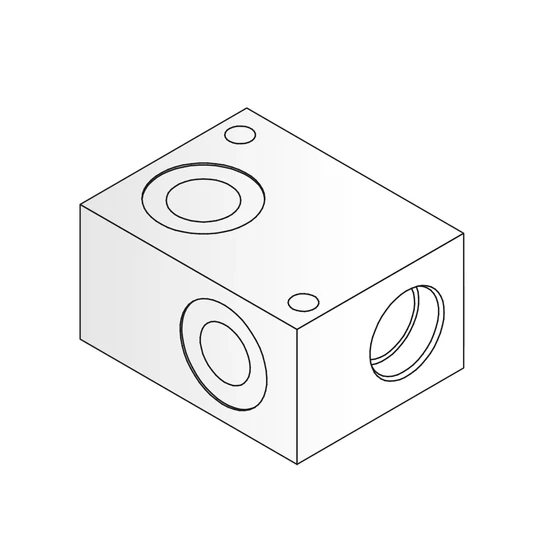

• Ház (Szelepház): Ezek a jellemzően alumíniumból vagy acélból készült tömbök biztosítják ezeket a precíziós furatokat és a hozzájuk tartozó csatlakozó portokat.

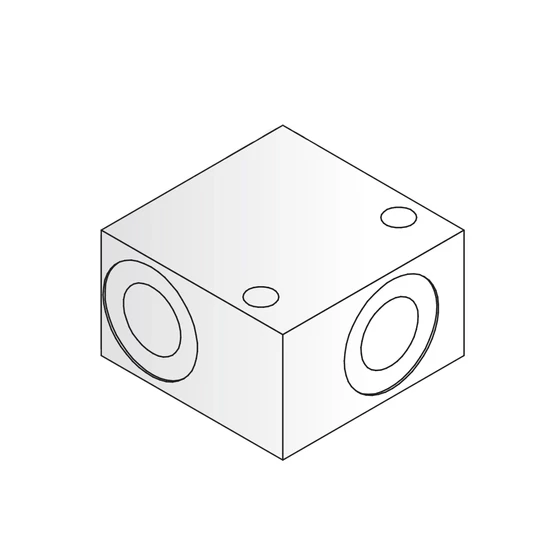

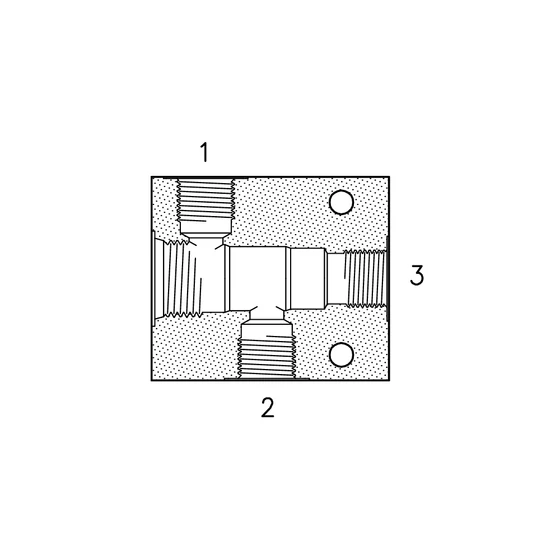

• 2 utas, 3 utas házak: A megnevezés arra utal, hogy a belevaló szelep hány hidraulikus utat kezel. Egy 2 utas ház például egy egyszerű elzáró vagy visszacsapó szelep fogadására alkalmas, míg egy 3 utas ház már egy nyomáscsökkentőnek is helyet adhat.

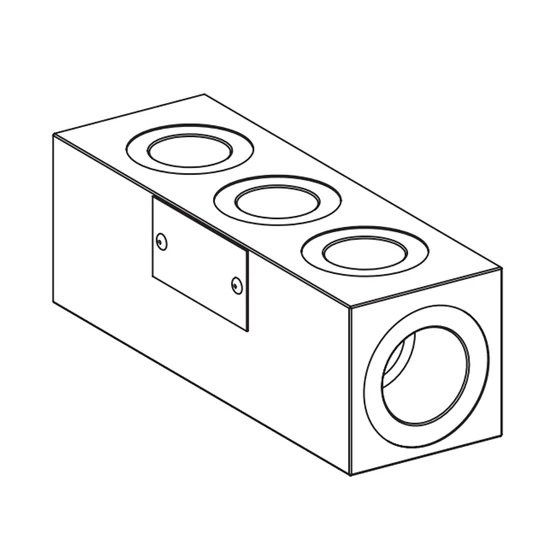

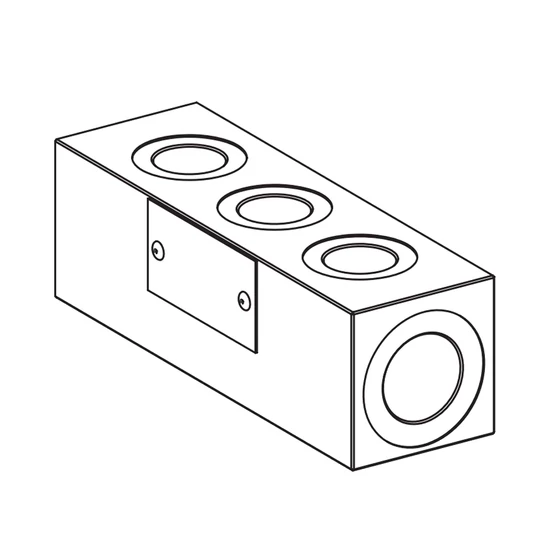

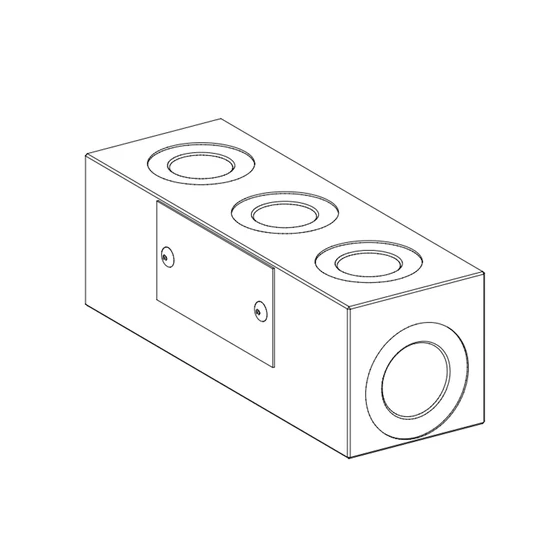

• Elosztótömbök: Ezek a tömbök nem feltétlenül szelepet fogadnak, hanem az áramlás egyszerű szétosztására szolgálnak (pl. egy bemenet, négy kimenet).

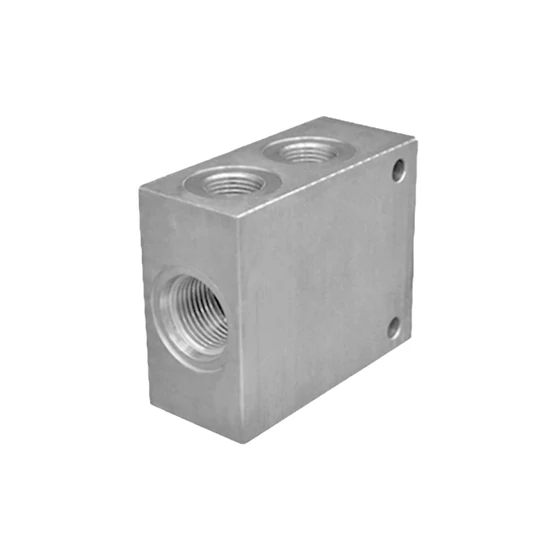

A cartridge szelepek előnye a rendkívüli kompaktság és a nagyon alacsony szivárgási hajlam (az ülékes kialakítás miatt). Kiemelkedően népszerű termékünk a Szelepház - SAE08 - 2 utas - acél - G3/8, amely robusztus acél kivitelének köszönhetően bírja a magas nyomást, és ideális alapja egy megbízható hidraulikus körnek.

Miért a Hidraulika Szaküzlettől Válasszon Alaplapot és Házat?

Mi nem csak alkatrészeket árulunk, hanem segítünk a rendszer felépítésében. A Hidraulika Szaküzlet szakértői pontosan tudják, milyen előnyökkel jár egy CETOP sorblokk, és mikor érdemesebb egyedi, cartridge szelepházakból építkezni. Raktárkészletünkön NG06-tól NG25-ig, valamint a leggyakoribb SAE furatméretekig mindent megtalál. Célunk, hogy Ön egy professzionális, tiszta és üzembiztos hidraulikus vezérlést építhessen. Fedezze fel teljeskörű szolgáltatásainkat és termékkínálatunkat a hidraulikaszakuzlet.hu főoldalán!

Gyakran Ismételt Kérdések

• Mi a különbség az NG06 és NG10 között? Az NG (NennGröße) a szelep névleges méretét, azaz az áteresztő képességét jelöli. Az NG06 (CETOP 3) kisebb szelepméret, jellemzően kb. 80 l/perc áteresztésig használatos. Az NG10 (CETOP 5) a következő, nagyobb méret, kb. 160 l/perc áteresztésig. A méret növekedésével nő a szelep fizikai mérete és a rögzítő csavarok távolsága is.

• Alumínium vagy acél szelepházat válasszak? Az alumínium házak könnyebbek és olcsóbbak, kiválóan alkalmasak a legtöbb ipari és mobil alkalmazáshoz (jellemzően 250-315 bar üzemi nyomásig). Az acél házak lényegesen nagyobb nyomástűréssel bírnak (akár 400 bar felett is), és jobban ellenállnak a mechanikai sérüléseknek.

• Mikor használjak sorblokkot egyedi alaplapok helyett? Ha kettőnél több CETOP szelepet szeretne egymás mellé építeni, a sorblokk szinte mindig jobb megoldás. Egy közös nyomó- és tartálycsatornát biztosít, ami drasztikusan leegyszerűsíti a csövezést, csökkenti a szerelvények számát és a potenciális szivárgási pontokat. Sokkal kompaktabb és professzionálisabb megjelenést biztosít.
