Nehéz
Szárvezető szűrési segédlet
A cső belső átmérő névleges méret.
A cső további illesztési megmunkálást igényel.
A pontos méretekért érdeklődjön kollégáinknál.
A nehéz kivitelű szárvezető leírása
- A nehéz kivitelű szárvezető acélból készül, így képes ellenállni akár 350 BAR maximális nyomásnak is.
A nehéz kivitelű szárvezető mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | D | E | F | G | H | I | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| NV06505P25 | 50 | 25 | 64 | 45 | 55 | M54x1.5 | 22 | 38 | 45 | 0,64 |
| NV06505P30 | 50 | 30 | 64 | 45 | 55 | M54x1.5 | 22 | 38 | 45 | 0,52 |
| NV06505P35 | 50 | 35 | 64 | 45 | 55 | M54x1.5 | 22 | 38 | 45 | 0,39 |
| NV07506P30 | 60 | 30 | 74 | 48 | 60 | M64x1.5 | 22 | 38 | 52 | 0,99 |
| NV07506P35 | 60 | 35 | 74 | 48 | 60 | M64x1.5 | 22 | 38 | 52 | 0,86 |
| NV07506P40 | 60 | 40 | 74 | 48 | 60 | M64x1.5 | 22 | 38 | 52 | 0,69 |
| NV07806P35 | 63 | 35 | 78 | 50 | 65 | M68x1.5 | 22 | 40 | 53 | 1,12 |
| NV07806P40 | 63 | 40 | 78 | 50 | 65 | M68x1.5 | 22 | 40 | 53 | 0,92 |
| NV07806P45 | 63 | 45 | 78 | 50 | 65 | M68x1.5 | 22 | 40 | 53 | 0,71 |
| NV08507P40 | 70 | 40 | 84 | 50 | 65 | M74x1.5 | 22 | 40 | 60 | 1,27 |
| NV08507P50 | 70 | 50 | 84 | 50 | 65 | M74x1.5 | 22 | 40 | 60 | 0,85 |
| NV09007P40 | 75 | 40 | 89 | 55 | 70 | M80x2 | 25 | 43 | 65 | 1,68 |
| NV09007P45 | 75 | 45 | 89 | 55 | 70 | M80x2 | 25 | 43 | 65 | 1,46 |
| NV09007P50 | 75 | 50 | 89 | 55 | 70 | M80x2 | 25 | 43 | 65 | 1,21 |
| NV10008P40 | 80 | 40 | 94 | 60 | 75 | M85x2 | 25 | 43 | 70 | 2,14 |
| NV10008P45 | 80 | 45 | 94 | 60 | 75 | M85x2 | 25 | 43 | 70 | 1,90 |
| NV10008P50 | 80 | 50 | 94 | 60 | 75 | M85x2 | 25 | 43 | 70 | 1,66 |
| NV11009P40 | 90 | 40 | 109 | 60 | 75 | M95x2 | 25 | 46 | 80 | 3,04 |
| NV11009P45 | 90 | 45 | 109 | 60 | 75 | M95x2 | 25 | 46 | 80 | 2,80 |
| NV11009P50 | 90 | 50 | 109 | 60 | 75 | M95x2 | 25 | 46 | 80 | 2,55 |
| NV11009P60 | 90 | 60 | 109 | 60 | 75 | M95x2 | 25 | 46 | 80 | 2,00 |
| NV12010P45 | 100 | 45 | 119 | 60 | 75 | M105x2 | 25 | 46 | 90 | 3,70 |
| NV12010P50 | 100 | 50 | 119 | 60 | 75 | M105x2 | 25 | 46 | 90 | 3,46 |
| NV12010P56 | 100 | 56 | 119 | 60 | 75 | M105x2 | 25 | 46 | 90 | 3,13 |
| NV12010P60 | 100 | 60 | 119 | 60 | 75 | M105x2 | 25 | 46 | 90 | 2,90 |
| NV12010P63 | 100 | 63 | 119 | 60 | 75 | M105x2 | 25 | 46 | 90 | 2,62 |
| NV12010P70 | 100 | 70 | 119 | 60 | 75 | M105x2 | 25 | 46 | 960 | 2,21 |
| NV13011P50 | 110 | 50 | 129 | 70 | 85 | M115x2 | 30 | 52 | 100 | 4,95 |
| NV13011P56 | 110 | 56 | 129 | 70 | 85 | M115x2 | 30 | 52 | 100 | 4,65 |
| NV13011P60 | 110 | 60 | 129 | 70 | 85 | M115x2 | 30 | 52 | 100 | 4,37 |
| NV13011P63 | 110 | 63 | 129 | 70 | 85 | M115x2 | 30 | 52 | 100 | 4,07 |
| NV14012P60 | 120 | 60 | 139 | 70 | 85 | M125x2 | 31 | 52 | 110 | 5,60 |
| NV14012P70 | 120 | 70 | 139 | 70 | 85 | M125x2 | 31 | 52 | 110 | 4,87 |
| NV14012P80 | 120 | 80 | 139 | 70 | 85 | M125x2 | 31 | 52 | 110 | 3,88 |
| NV14512P50 | 125 | 50 | 144 | 75 | 90 | M130x2 | 39 | 60 | 115 | 7,30 |
| NV14512P60 | 125 | 60 | 144 | 75 | 90 | M130x2 | 39 | 60 | 115 | 6,66 |
| NV14512P70 | 125 | 70 | 144 | 75 | 90 | M130x2 | 39 | 60 | 115 | 5,88 |
| NV14512P80 | 125 | 80 | 144 | 75 | 90 | M130x2 | 39 | 60 | 115 | 4,85 |
| NV14512P90 | 125 | 90 | 144 | 75 | 90 | M130x2 | 39 | 60 | 115 | 3,84 |
| NV15013P60 | 130 | 60 | 149 | 75 | 90 | M135x2 | 40 | 61 | 120 | 7,42 |
| NV15013P70 | 130 | 70 | 149 | 75 | 90 | M135x2 | 40 | 61 | 120 | 6,60 |
| NV16014P10 | 140 | 100 | 159 | 75 | 90 | M145x2 | 40 | 61 | 130 | 4,97 |
| NV16014P70 | 140 | 70 | 159 | 75 | 90 | M145x2 | 40 | 61 | 130 | 8,10 |
| NV16014P80 | 140 | 80 | 159 | 75 | 90 | M145x2 | 40 | 61 | 130 | 7,09 |
| NV16014P90 | 140 | 90 | 159 | 75 | 90 | M145x2 | 40 | 61 | 130 | 6,08 |
| NV17015P10 | 150 | 100 | 169 | 85 | 100 | M155x2 | 46 | 68 | 140 | 7,34 |
| NV17015P80 | 150 | 80 | 169 | 85 | 100 | M155x2 | 46 | 68 | 140 | 9,70 |
| NV17015P90 | 150 | 90 | 169 | 85 | 100 | M155x2 | 46 | 68 | 140 | 8,57 |
| NV18016P10 | 160 | 100 | 179 | 85 | 100 | M165x2 | 46 | 68 | 150 | 9,28 |
| NV18016P20 | 160 | 120 | 179 | 85 | 100 | M165x2 | 46 | 68 | 150 | 6,28 |
| NV18016P90 | 160 | 90 | 179 | 85 | 100 | M165x2 | 46 | 68 | 150 | 10,52 |

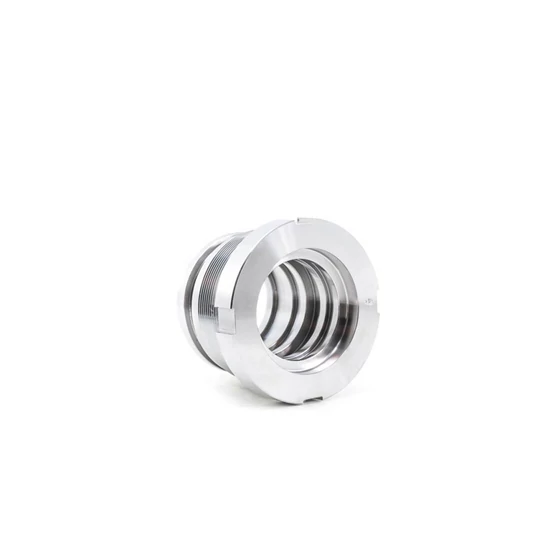

Szárvezető nehéz - TP 065 050 25
Cikkszám: NV06505P25
12.500,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP065050025
Szárvezető nehéz - TP 065 050 30
Cikkszám: NV06505P30
13.000,00 Ft + ÁFA
2 db raktáron
Gyártó: --
Gyártó cikkszám: NBTP065050030
Szárvezető nehéz - TP 065 050 35
Cikkszám: NV06505P35
12.500,00 Ft + ÁFA
2 db raktáron
Gyártó: --
Gyártó cikkszám: NBTP065050035
Szárvezető nehéz - TP 075 060 30
Cikkszám: NV07506P30
14.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP075060030
Szárvezető nehéz - TP 075 060 35
Cikkszám: NV07506P35
14.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP075060035
Szárvezető nehéz - TP 075 060 40
Cikkszám: NV07506P40
14.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP075060040
Szárvezető nehéz - TP 078 063 35
Cikkszám: NV07806P35
16.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP078063035
Szárvezető nehéz - TP 078 063 40
Cikkszám: NV07806P40
16.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP078063040
Szárvezető nehéz - TP 078 063 45
Cikkszám: NV07806P45
16.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP078063045
Szárvezető nehéz - TP 085 070 40
Cikkszám: NV08507P40
19.500,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP085070040
Szárvezető nehéz - TP 085 070 50
Cikkszám: NV08507P50
19.500,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP085070050
Szárvezető nehéz - TP 090 075 40
Cikkszám: NV09007P40
28.200,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP090075040
Szárvezető nehéz - TP 090 075 45
Cikkszám: NV09007P45
28.200,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP090075045
Szárvezető nehéz - TP 090 075 50
Cikkszám: NV09007P50
28.200,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP090075050
Szárvezető nehéz - TP 100 080 40
Cikkszám: NV10008P40
24.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP100080040
Szárvezető nehéz - TP 100 080 45
Cikkszám: NV10008P45
24.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP100080045
Szárvezető nehéz - TP 100 080 50
Cikkszám: NV10008P50
24.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP100080050
Szárvezető nehéz - TP 110 090 40
Cikkszám: NV11009P40
37.500,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP110090040
Szárvezető nehéz - TP 110 090 45
Cikkszám: NV11009P45
30.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP110090045
Szárvezető nehéz - TP 110 090 50
Cikkszám: NV11009P50
30.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP110090050
Szárvezető nehéz - TP 110 090 60
Cikkszám: NV11009P60
30.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP110090060
Szárvezető nehéz - TP 120 100 45
Cikkszám: NV12010P45
43.800,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP120100045
Szárvezető nehéz - TP 120 100 50
Cikkszám: NV12010P50
35.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP120100050
Szárvezető nehéz - TP 120 100 56
Cikkszám: NV12010P56
43.800,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP120100056
Szárvezető nehéz - TP 120 100 60
Cikkszám: NV12010P60
35.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP120100060
Szárvezető nehéz - TP 120 100 63
Cikkszám: NV12010P63
43.800,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP120100063
Szárvezető nehéz - TP 120 100 70
Cikkszám: NV12010P70
35.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP120100070
Szárvezető nehéz - TP 130 110 50
Cikkszám: NV13011P50
42.500,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP130110050
Szárvezető nehéz - TP 130 110 56
Cikkszám: NV13011P56
53.200,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP130110056
Szárvezető nehéz - TP 130 110 60
Cikkszám: NV13011P60
42.500,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP130110060
Szárvezető nehéz - TP 130 110 63
Cikkszám: NV13011P63
53.200,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP130110063
Szárvezető nehéz - TP 140 120 60
Cikkszám: NV14012P60
50.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP140120060
Szárvezető nehéz - TP 140 120 70
Cikkszám: NV14012P70
50.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP140120070
Szárvezető nehéz - TP 140 120 80
Cikkszám: NV14012P80
50.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP140120080
Szárvezető nehéz - TP 145 125 50
Cikkszám: NV14512P50
68.800,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP145125050
Szárvezető nehéz - TP 145 125 60
Cikkszám: NV14512P60
68.800,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP145125060
Szárvezető nehéz - TP 145 125 70
Cikkszám: NV14512P70
55.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP145125070
Szárvezető nehéz - TP 145 125 80
Cikkszám: NV14512P80
68.800,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP145125080
Szárvezető nehéz - TP 145 125 90
Cikkszám: NV14512P90
55.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP145125090
Szárvezető nehéz - TP 150 130 60
Cikkszám: NV15013P60
71.900,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP150130060
Szárvezető nehéz - TP 150 130 70
Cikkszám: NV15013P70
71.900,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP150130070
Szárvezető nehéz - TP 160 140 00
Cikkszám: NV16014P10
63.100,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP160140100
Szárvezető nehéz - TP 160 140 70
Cikkszám: NV16014P70
75.000,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP160140070
Szárvezető nehéz - TP 160 140 80
Cikkszám: NV16014P80
63.100,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP160140080
Szárvezető nehéz - TP 160 140 90
Cikkszám: NV16014P90
63.100,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP160140090
Szárvezető nehéz - TP 170 150 00
Cikkszám: NV17015P10
81.300,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP170150100
Szárvezető nehéz - TP 170 150 80
Cikkszám: NV17015P80
77.700,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP170150080
Szárvezető nehéz - TP 170 150 90
Cikkszám: NV17015P90
77.700,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP170150090
Szárvezető nehéz - TP 180 160 00
Cikkszám: NV18016P10
81.600,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP180160100
Szárvezető nehéz - TP 180 160 20
Cikkszám: NV18016P20
93.800,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP180160120
Szárvezető nehéz - TP 180 160 90
Cikkszám: NV18016P90
81.600,00 Ft + ÁFA
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTP180160090
