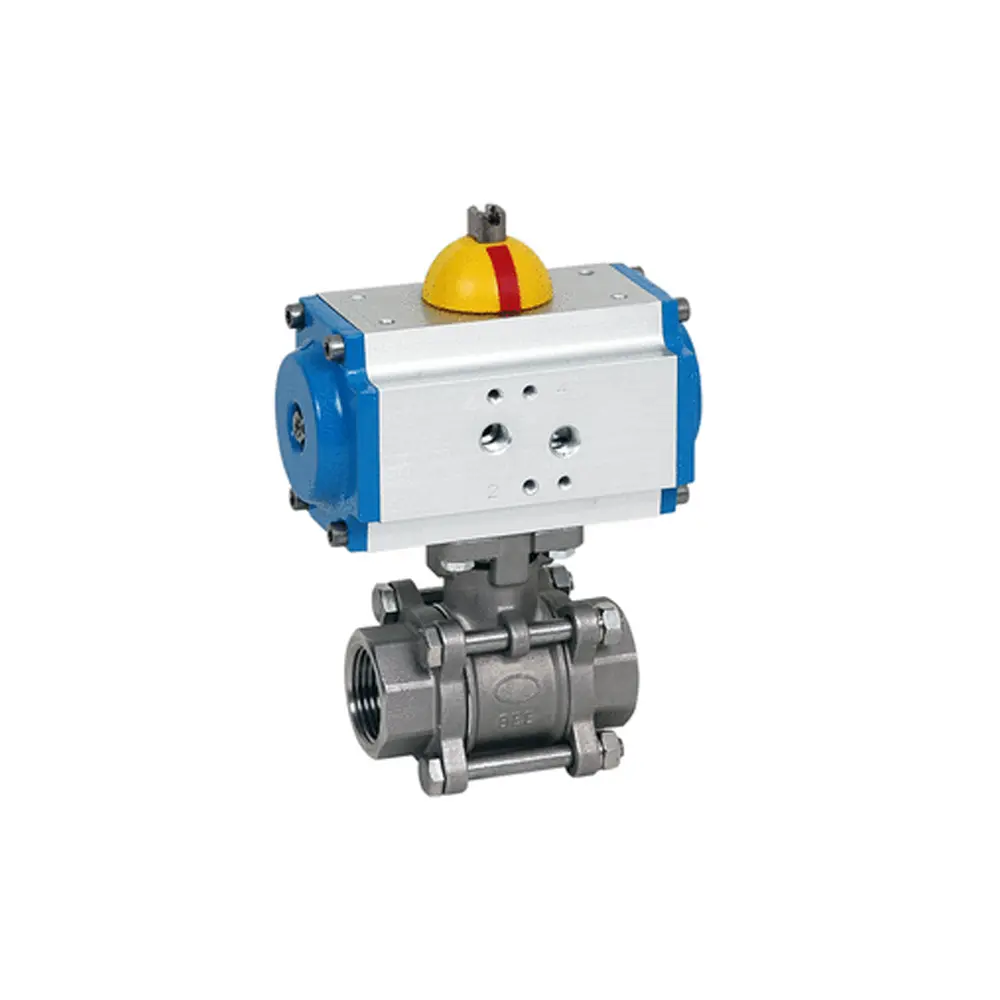

Leírás és Paraméterek
Gömbcsap Tervezési Jellemzők
- Test: 3 részes kialakítás.
- Antisztatikus Eszköz: Beépített antisztatikus védelem.
- Teljes Áteresztés: A DIN EN 1983 szabványnak megfelelően.
- Tömítőanya: Rendszeres időközönként újra kell húzni.
- Állítható Szártömítés: Lehetővé teszi a szártömítés feszességének beállítását.
Működtető Tervezési Jellemzők
- Kialakítás: Kettős dugattyús forgató működtető, szimpla működésű rugóvisszaállítással.
- Fordulási Szög: 90° standard; 120°, 180°, 240° kérésre.
- Beállítási Tartomány: 5° nyitott pozíció.
- Opcionális Kétoldali Állíthatóság: A működtető mindkét oldalról beállítható.
- Interfész: Gömbcsap, karima típus és kétrészes interfész az ISO 5211 szabványnak megfelelően.
Műszaki Adatok
- Vezérlőnyomás: 3 bar és 10 bar között.
- Test Anyaga: Eloxált alumínium.
- Dugattyú Anyaga: Alumínium.
- Tömítések Anyaga: NBR.
- Sapka Anyaga: Epoxi gyantaálló alumínium.
- Standard Hőmérséklet Tartomány: -20°C és +70°C között.
- Megjegyzés a Közeg Hőmérsékletére: +70°C feletti közeg hőmérséklet esetén a működtetőt megemelt pozícióban kell rögzíteni.
Jóváhagyások
- Besorolás: PED 3. kategória a PED 2014-68-EU szerint.
- Anyag: Nem korrozív öntött acél a DIN EN 10283 szerint.
- TA-Air Jóváhagyás: VDI 2440 szerint.
