Leírás és Paraméterek
Funkció és kialakítás

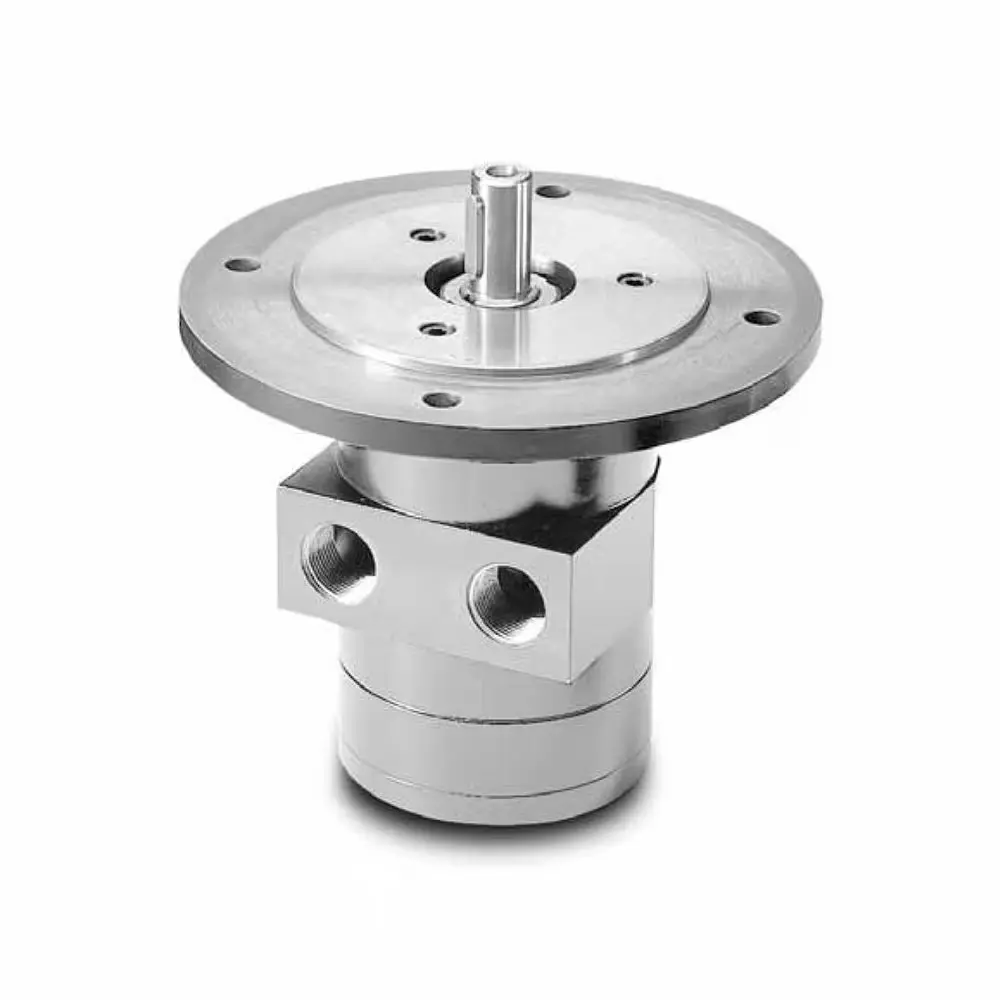

Alapmotorok: Minden pneumatikus motor alapfelszereltségként rugóterhelésű lapátokkal van felszerelve, ami nagyon jó indítási és alacsony fordulatszámon történő járási jellemzőket biztosít. A motorok egyszerű felépítése nagyon megbízhatóvá teszi őket, hosszú élettartammal és könnyű szervizelhetőséggel.
Motorok bolygókerekekkel: A P1V-A bolygókerékkel kombinálva kis beépítési méretekkel, a teljesítményhez viszonyított alacsony súllyal, szabad beépítési pozícióval, alapfelszereltségként karima rögzítéssel, soros kimeneti tengellyel és magas hatékonysággal rendelkezik. Tengelyfordulatszámuk 190-től 600 ford/percig, nyomatékuk 32-től 84 Nm-ig terjed.
Motorok csigakerekekkel (homlokkerekes): A P1V-A csigakerékkel kombinálva magas hatékonysággal, egyszerű karima vagy lábrögzítéssel és versenyképes árral rendelkezik. Tengelyfordulatszámuk 18-tól 625 ford/percig, nyomatékuk 24-től 2460 Nm-ig terjed. Az olajfürdős hajtóművek miatt a beépítési pozíciót előre el kell dönteni. A beépítési pozíció határozza meg a sebességváltóban lévő olaj mennyiségét és a töltő- és leeresztő dugó helyét.
Motorok csigahajtással: A P1V-A csigahajtással kombinálva a következő tulajdonságokkal rendelkezik: a nagy áttételű sebességváltók önzáróak, ami azt jelenti, hogy a kimeneti tengelyt helyzetben tarthatják, egyszerű karima vagy lábrögzítéssel a bal vagy jobb oldalon, kis beépítési méretekkel és versenyképes árral. Tengelyfordulatszámuk 37-től 350 ford/percig, nyomatékuk 40-től 980 Nm-ig terjed. Az olajfürdős hajtóművek miatt a beépítési pozíciót előre el kell dönteni. A beépítési pozíció határozza meg a sebességváltóban lévő olaj mennyiségét és a töltő- és leeresztő dugó helyét.
Tartófékek: Sebességváltó nélküli motorok elejére szerelhetők, és előre összeszerelve a motorra vagy opcionális elemként is megrendelhetők.
Anyagspecifikáció
Motor:
- Motorház: Öntöttvas szintetikus festékkel
- Tengely: Magas minőségű acél
- Ék: Edzett acél
- Külső tömítések: NBR (nitrilgumi)
Bolygósebességváltó:
- Ház: Ötvözött acél szintetikus festékkel
- Tengely: Edzett acél
- Ék: Edzett acél
- Tengelytömítés: NBR (nitrilgumi)
Csigakerék (homlokkerekes) sebességváltó:
- Ház: Alumínium vagy öntöttvas szintetikus festékkel
- Tengely: Edzett acél
- Ék: Edzett acél
- Tengelytömítés: NBR (nitrilgumi)
Csigahajtású sebességváltó:
- Ház: Alumínium vagy öntöttvas szintetikus festékkel
- Fogaskerék: Öntött foszforbronz
- Csiga: Ötvözött, edzett acél
- Tengelytömítés: NBR (nitrilgumi)
Piaci felhasználás
- Gyári automatizálás
- Szerszámgépek
- Nyomda- és jelölőberendezések
- Járműszerelő üzemek
- Bányászat
- Olaj- és gázipar
Alkalmazási területek
- Keverők és keverőkészülékek
- Villamosenergia-termelés
- Nyomatékgenerálás
Jellemzők és előnyök
- Sokkal kisebb beépítési méretek, mint a megfelelő elektromos motoroké.
- Leállásig terhelhetők, sérülés nélkül.
- Úgy tervezték, hogy ellenálljanak a legkeményebb hőmérsékletnek, rezgésnek, ütésnek stb.
- Folyamatosan megállíthatók és újraindíthatók sérülés nélkül.
- Súlyuk többszörösen kevesebb, mint a megfelelő elektromos motoroké.
- A legmostohább környezetben is használhatók.
- Egyszerű tervezési elvük nagyon könnyű szervizelhetőséget biztosít.
- Alapfelszereltségként megfordíthatóak (irányváltós).
- A kialakítás és a kevés mozgó alkatrész hozzájárul a megbízhatósághoz.
- Robbanásbiztos és ATEX-tanúsítvánnyal rendelkezik.
Általános műszaki adatok
- Nemzetközi szabványok: N/A
- Névleges teljesítmény: 1600, 2600 és 3600 Watt
- Telepítés: A homlok- és alaplapra szerelési kombináció rugalmasságot kínál az alkalmazásban és a tervezésben. A csigakerék (homlokkerekes) és csigahajtású sebességváltók olajfürdős kivitelűek, ami azt jelenti, hogy a beépítési pozíciót előre el kell dönteni. A beépítési pozíció határozza meg a sebességváltóban lévő olaj mennyiségét és a töltő- és leeresztő dugó helyét.
- Beépítési pozíció: Tetszőleges
Üzemi és környezeti adatok
- Üzemi közeg: 40 μm szűrt, olajköddel kenett sűrített levegő
- Olajüzem: 1-2 csepp köbméterenként, ISO8573-1 tisztasági osztály 3.-.5
- Ajánlott olaj: Élelmiszeripari Klüber olaj 4 UH1- 32 N
- Korrózióállóság: Magas korrózió- és vegyszerállóság
- Javítható: Igen
