Anyagismeret – 38MnVS6

A 38MnVS6 egy mikroötvözött, közepes széntartalmú acél, amelyet magas mechanikai tulajdonságokat és sima felületet igénylő alkalmazásokhoz fejlesztettek ki.

Az anyag összetételében a mangán (Mn) és a vanádium (V) kiemelten fontos szerepet játszik: a mangán növeli az acél szilárdságát és edzhetőségét, míg a vanádium mikroszerkezet-finomító és csapadékkeményedést elősegítő hatású, ami jelentősen javítja az anyag szilárdságát és kopásállóságát.

A krómozott köracélok esetében a felületi keménység és korrózióállóság tovább növelhető felületi edzéssel és keménykrómozással.

Szabványok és Megnevezések:

• EN 10267:1998 (38MnVS6): Európai szabvány az acélokhoz, amely a melegmegmunkálási hőmérsékletről történő kiválási edzéssel előállított ferrit-perlites acélokat szabályozza.

• 1.1303: Anyagszám.

• Hasonló megnevezések: 39MnV5, 1.1303.

Kémiai Összetétel (tipikus értékek az EN 10267:1998 szabvány szerint, %):

A 38MnVS6 acélgyártás során jellemzően a hőmegmunkálás utáni szabályozott hűtés (pl. normalizálás, vagy kiválási edzés) eredményeként nyeri el mechanikai tulajdonságait, nem feltétlenül hagyományos edzés-nemesítésen esik át. Ezt az acélt gyakran szállítják úgynevezett "+P" (kiválási edzett) vagy "+QT" (edzett és megeresztett) állapotban, ami a végső mechanikai tulajdonságokat jelöli.

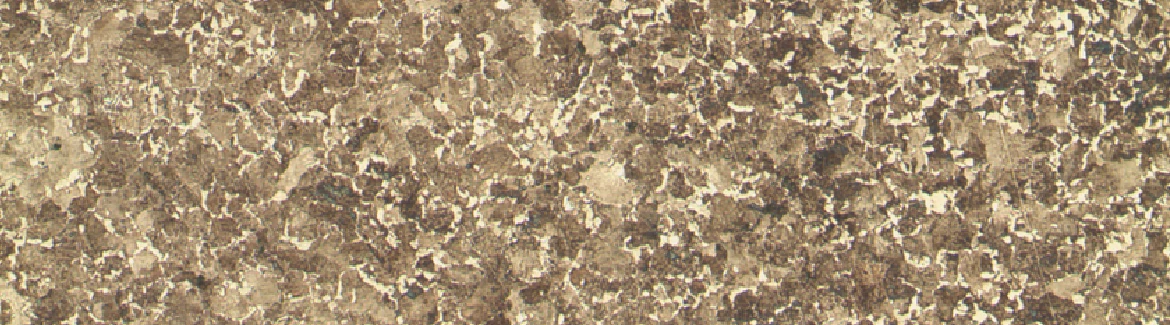

• Nem edzett (például +AR, vagy +N állapot): Ebben az állapotban az acél az „as-rolled” (hengerelt) vagy normalizált állapotot jelenti. Ekkor a szilárdsági paraméterek alacsonyabbak, de az anyag még jól megmunkálható. Az 38MnVS6 alapvetően úgynevezett mikroötvözött acél, amely már normál hengerlési vagy normalizálási állapotban is viszonylag magas szilárdságot mutat a vanádium finomító és csapadékkeményedést elősegítő hatása miatt.

• Mechanikai tulajdonságok (+AR/N állapotban): A szakítószilárdság (Rm) tipikusan 600-750 MPa körül mozog, a folyáshatár (Rp0.2) pedig 400-500 MPa körül. A keménység általában 200-240 HB.

• Edzett (felületi edzett, pl. indukciós edzett) vagy Edzett és Megeresztett (+QT, +P állapot): Hidraulika dugattyúrudakhoz a 38MnVS6 acélt gyakran indukciós edzésnek vetik alá. Ez a felületi hőkezelés rendkívül kemény réteget hoz létre a rúd felületén, miközben a mag szívós és rugalmas marad. Az edzés növeli a felületi kopásállóságot, a hajlítószilárdságot és a fáradtsági ellenállást, ami kritikus a dinamikusan terhelt hidraulikus rendszerekben. Ezt követi a keménykrómozás, ami további kopás- és korrózióállóságot biztosít.

• Mechanikai tulajdonságok (+QT / Indukciós edzett állapotban):

• Szakítószilárdság (Rm): Jelentősen magasabb, elérheti a 800-1000 MPa-t is.

• Folyáshatár (Rp0.2): Magasabb, jellemzően 520 MPa felett.

• Felületi keménység (indukciós edzés után, a krómréteg alatt): Minimum 55 HRC (körülbelül 600 HV), míg a krómréteg önmagában akár 850 HV0.1 feletti keménységgel is rendelkezhet.

• Edzési mélység: Átmérőtől függően 1-2.5 mm is lehet, ami biztosítja a megfelelő teherbírást.

Összehasonlítás:

A hidraulikai és pneumatikai rendszerekben szinte kizárólag az edzett és krómozott változatot használják, mivel itt a felületi keménység, kopásállóság és fáradtsági ellenállás kritikus a dugattyúrudak és más mozgó alkatrészek hosszú élettartamához.

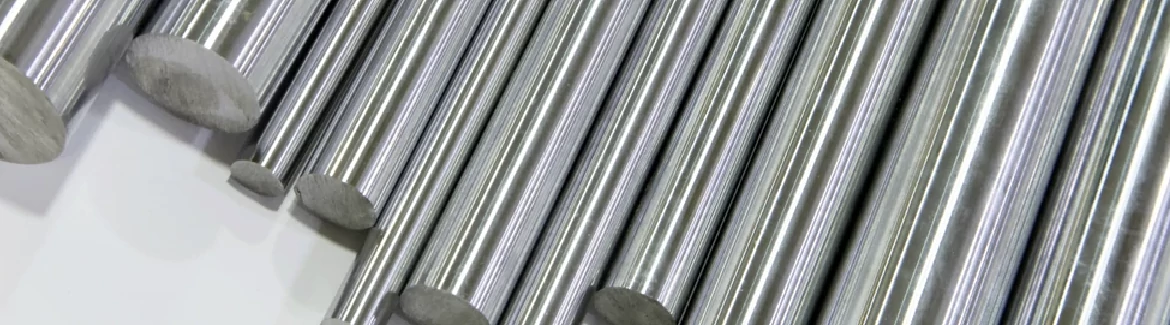

A krómozott köracélok, mint a 38MnVS6 edzett és krómozott változata, alapvető fontosságúak a hidraulikus és pneumatikus hengerek, valamint más mozgó alkatrészek gyártásában. A felületkezelés, azaz a keménykrómozás, döntő szerepet játszik a teljesítményben és az élettartamban.

• Keménykróm réteg: Általában minimum 20 µm vastagságú, rendkívül kemény (min. 800 HV) és korrózióálló réteg, amely védi az alatta lévő acélanyagot a kopástól, a karcolásoktól és a környezeti hatásoktól. Ez a réteg létfontosságú a hidraulikus rendszerek tömítéseinek élettartama szempontjából, mivel minimalizálja a súrlódást és a kopást.

• Felületi érdesség (Ra): Nagyon alacsony, tipikusan kevesebb mint 0,2 µm, ami hozzájárul a tömítések hosszú távú tömítettségéhez és a hidraulikaolaj optimális működéséhez.

Fő alkalmazási területek a hidraulikában és pneumatikában:

• Hidraulikus munkahengerek dugattyúrudai: Ez a leggyakoribb alkalmazás, ahol az edzett és krómozott 38MnVS6 kiválóan teljesít a nagy nyomású, dinamikus terhelések és a kopásállóság igényei között.

• Pneumatikus munkahengerek rudai: Hasonlóan a hidraulikához, a kopásállóság és a sima felület itt is alapvető.

• Vezetőrudak és tengelyek: Gépekben és berendezésekben, ahol precíz mozgásra és nagy terhelésre van szükség.

• Mezőgazdasági gépek, építőipari gépek, bányászati berendezések: Ezeken a területeken a durva környezeti feltételek és a nagy igénybevétel miatt elengedhetetlen a robusztus és tartós anyag.

Az acél, mint anyag, kiemelkedően fenntartható a teljes újrahasznosíthatóságának köszönhetően.

A 38MnVS6 alapú krómozott köracélok hosszú élettartamukkal, alacsony karbantartási igényükkel és kiváló teljesítményükkel hozzájárulnak a hidraulikus rendszerek megbízhatóságához és gazdaságos üzemeltetéséhez.

Az edzett és krómozott felület meghosszabbítja az alkatrészek élettartamát, csökkentve a cserék gyakoriságát és a hulladékot.
